產品簡介

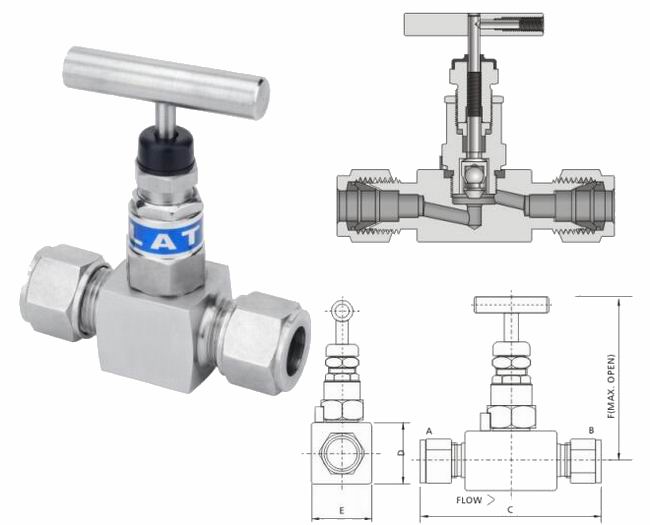

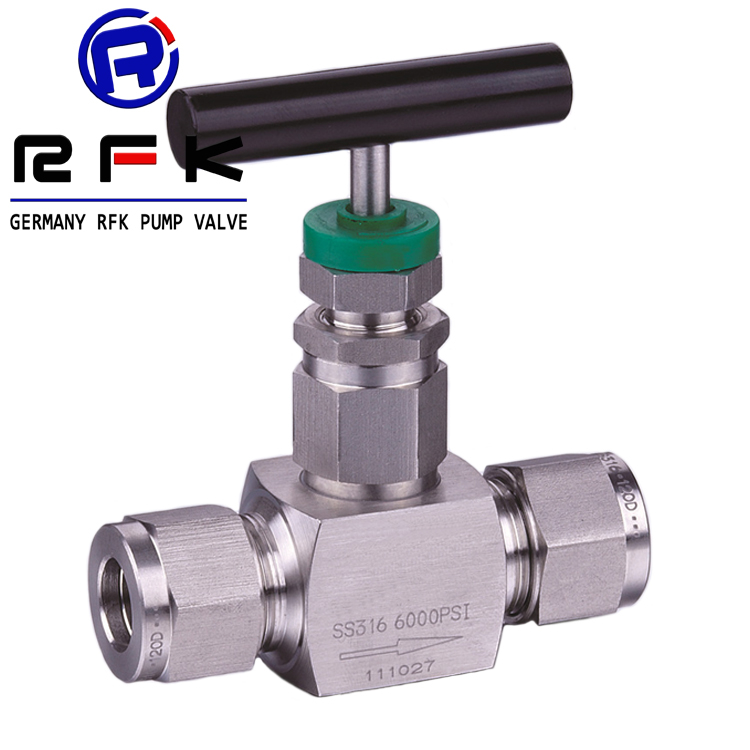

德國羅伯特/RFK品牌進口卡套式針型閥兩端為雙卡套連接,把管子直接插入再鎖緊卡套即可,安裝維護極其方便,是儀表測量管路系統中作開啟或切斷管路的開關閥,具有受壓大、嚴密的密封性能,通常用在較小流量,較高壓力的氣體或者液體介質的切斷或調節。
進口卡套式針型閥設計特征Designfeatures
??緊湊而輕便；
??四氟密封壓力裝置；閥桿操作時無泄漏；
??螺紋下的密封填料可以防止螺紋被流體介質所腐蝕；
??兩個流量口，有合適的流量方向。

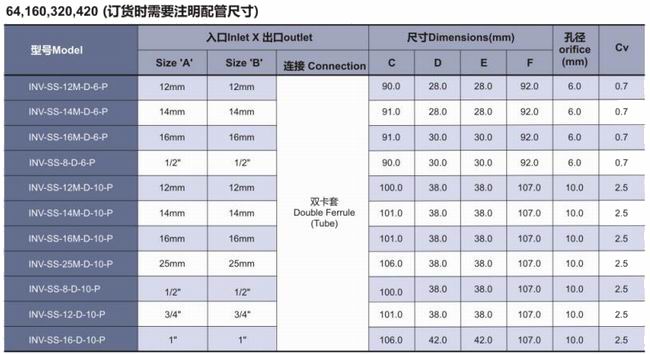

進口卡套式針型閥技術參數
??工作溫度：RTFE-46℃--170℃GRAPHOIL≤540℃。
??入口密封按標準設置。
??可靈活更換的填料從而延長具使用時間。
??所有主要元件的原材料都是的。
??通過靜壓測試。
??倒關密封延長填料時間。
??所有材料性能結構都達到NACEMR-01-75新版本要求。
零件材料/Materials of main parts
序號 NO. | 零件名稱 Part name | 材質 Material |
1 | 卡套 Ferrule & Ferrule Set | 20# A105 SS304 SS304L SS316 SS316L |
2 | 連接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
3 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
4 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE RTFE |
5 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
6 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
7 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
8 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
9 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
10 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
11 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |
12 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
